生產廠家 / Manufacturer: | 斯特拉格-海科特（Starrag Heckert） |

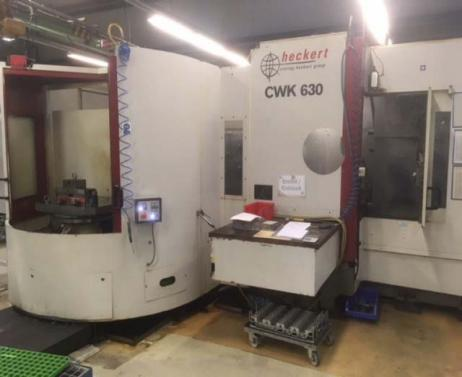

機床型號 / Machine model: | CWK 630 H/V |
出廠日期 / Year of produce: | 2000 |
機床編號 / Serial number: | 12100 |
控製係統 / Control system: | Siemens 840D |
主軸轉速 / Spindle speed: | 20~4000 rpm |
主軸功率 / Spindle power: 60%ED / 100%ED | 27.5/22 kW |
主軸扭矩 / Spindle torque: 60%ED / 100%ED | 1000/800 Nm |
主軸錐度（立臥轉換） / Spindle taper (H/V): DIN 69871-AD | SK 50 |
XYZ軸行程 / XYZ axis travel: | 1000/600/1000 mm |
XYZ軸進給速度 / XYZ feed rate: | 32000 mm/min |
工作台尺寸 / Table size: | 630 x 630 mm |
工作台承重 / Table loading capacity: | 1250 kg |
B軸分度 / B axis indexing: | 360 x 0.001 。 |
工作台轉速 / Table speed: | 16.5 rpm |
工件回轉空間 / Workpiece rotation space: | Φ1000 x 1050 mm |
鏈式刀庫容量 / Chain tool magazine capacity: | 60 |
最大刀具直徑 / Max. tool diameter: | 125/250 mm |
最大刀具長度 / Max. tool length: | 450 mm |
刀具最大重量 / Max. tool weight: | 35 kg |
總連接負載 / Total connecting power: | 96 kVA |
供電 / Power supply: | 400 V/50 Hz |
機床毛重 / Machine gross weight: | 21 t |
外形尺寸 / Machine dimension: | 5900 x 4200 x 3270 mm |

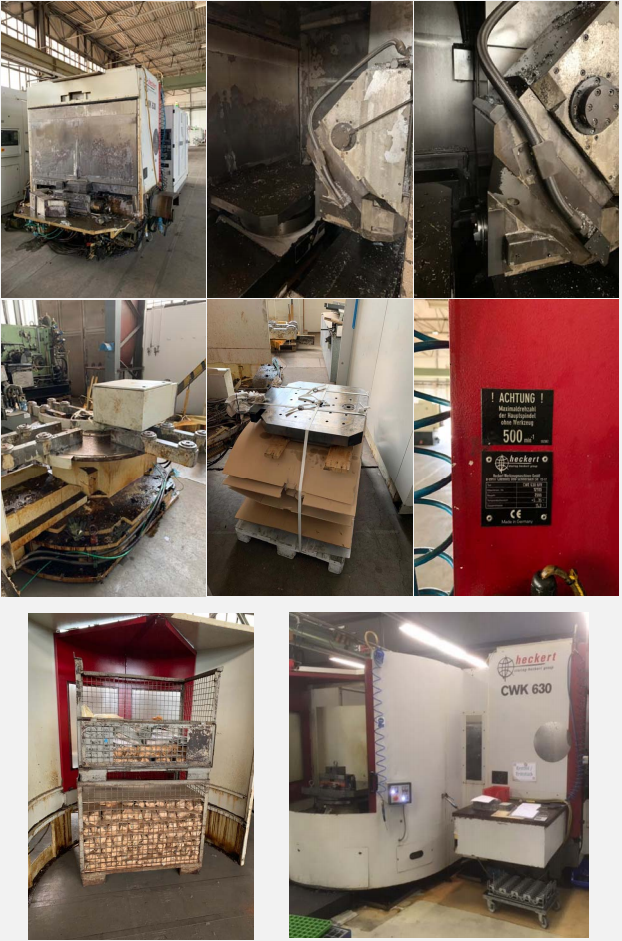

隨機附件 / Peripheral equipments and accessories: | 西門子840D數控係統 / Siemens 840D controls. |
| 電氣櫃及全部線纜 / Electric cabinet and connecting cables. |
| 機床防護罩 / Protection hood and sheet metals. |
| 移動控製終端 / mobiles operating panel. |
| 液壓站及全部管路 / Hydraulic station and all pipes. |
| 紙帶式冷卻過濾單元 / Paper-band coolant and filtration unit. |
| 排屑器 / Chip conveyor. |
| 交換托板（內1外4） / Switching pallets (inner 1 and outer 4). |
| 刀柄（約100把） / Tool arbors (around 100 pieces). |
| BWF地腳墊鐵 / BWF machine fixators. |
| 全套機床手冊 / Full technical manuals: |
